हीटसिंक में 'पिच' और 'फिन गैप' के बीच क्या अंतर है

हीट सिंक शब्दावली में, पिच "और" फिन गैप "अक्सर भ्रमित होता है। अब आइए आते हैं और 'पिच' और 'फिन गैप' के बीच अंतर पर एक नज़र डालते हैं।





1। फिन गैप
- परिभाषा: दो आसन्न हीट-डिसिपेशन पंखों (यानी, वास्तविक एयरफ्लो मार्ग) के बीच निकासी दूरी।
- गणना: केवल पंखों के बीच की खाई को संदर्भित करता है, स्वयं पंखों की मोटाई को छोड़कर।
- प्रभाव:
- सीधे एयरफ्लो प्रतिरोध को प्रभावित करता है: एक छोटा अंतर एयरफ्लो प्रतिरोध को बढ़ाता है, जिससे शीतलन दक्षता कम होती है, जबकि एक बड़ा अंतर गर्मी अपव्यय क्षेत्र को कम कर सकता है।
- धूल प्रतिरोध को प्रभावित करता है: छोटे अंतराल धूल संचय और क्लॉगिंग के लिए प्रवण होते हैं।
- विशिष्ट सीमा: आमतौर पर 1-3 मिमी, थर्मल आवश्यकताओं और प्रशंसक प्रदर्शन के आधार पर।

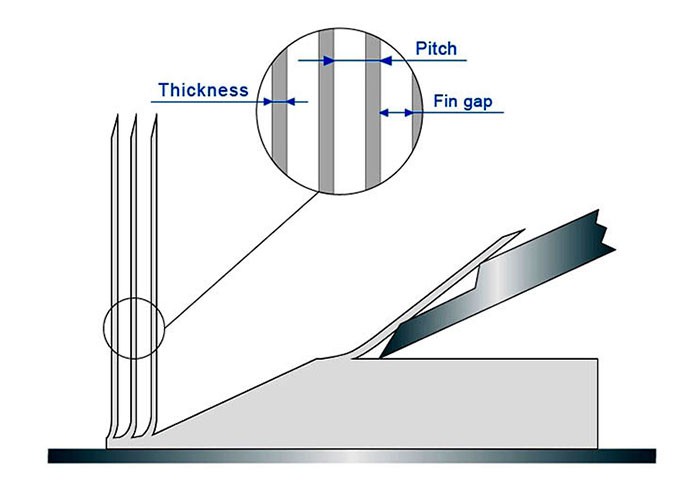

2। पिच
-परिभाषा: आसन्न पंखों के बीच 'केंद्र-से-केंद्र' की दूरी (यानी, एक पंख की शुरुआत से अगले की शुरुआत तक आवधिक लंबाई)।
- गणना: पिच=फिन गैप + फिन मोटाई।
- उदाहरण: यदि फिन मोटाई 0 है। 5 मिमी और फिन गैप 2 मिमी है, तो पिच=2। 5 मिमी।
- प्रभाव:
- फिन घनत्व को दर्शाता है: एक छोटी पिच प्रति यूनिट लंबाई के पंखों की संख्या को बढ़ाती है, गर्मी अपव्यय क्षेत्र को अधिकतम करती है।
- विनिर्माण बाधाओं से संबंधित है: बेहद छोटी पिचों से उत्पादन जटिलता और लागत में वृद्धि हो सकती है।



3। 'पिच' और 'फिन गैप' के बीच महत्वपूर्ण अंतर



4। आवेदन परिदृश्य

- गर्मी अपव्यय का अनुकूलन:
- सतह क्षेत्र (जैसे, निष्क्रिय शीतलन) को अधिकतम करने के लिए, पिच को कम करें (लेकिन एयरफ्लो रुकावट से बचने के लिए पर्याप्त फिन अंतर सुनिश्चित करें)।
- मजबूर-हवा कूलिंग (जैसे, सीपीयू कूलर) के लिए, शोर और धूल बिल्डअप को कम करने के लिए पर्याप्त फिन गैप को प्राथमिकता दें।
- डिजाइन सूत्र:
पिच=फिन गैप + फिन मोटाई



उदाहरण
एक हीट सिंक के साथ मान लें:
- फिन मोटाई=0। 3 मिमी
- फिन गैप=1। 2 मिमी
फिर, पिच=1। 2 + 0। 3=1। 5 मिमी।
इसका मतलब है कि प्रत्येक 1.5 मिमी चक्र में 1.2 मिमी एयरफ्लो चैनल और एक 0 3 मिमी धातु फिन शामिल हैं।





'फिन गैप' एयरफ्लो चैनल के भौतिक स्थान पर केंद्रित है, जबकि 'पिच' एक संरचनात्मक पैरामीटर है जिसमें फिन मोटाई शामिल है। साथ में, वे एक हीट सिंक की दक्षता, शोर और विश्वसनीयता का निर्धारण करते हैं।



जेडपी हीट सिंक18 वर्षों के लिए कस्टम औद्योगिक हीट सिंक में विशिष्ट है। अपने थर्मल प्रबंधन परियोजना के समाधान के लिए हमसे संपर्क करें।
